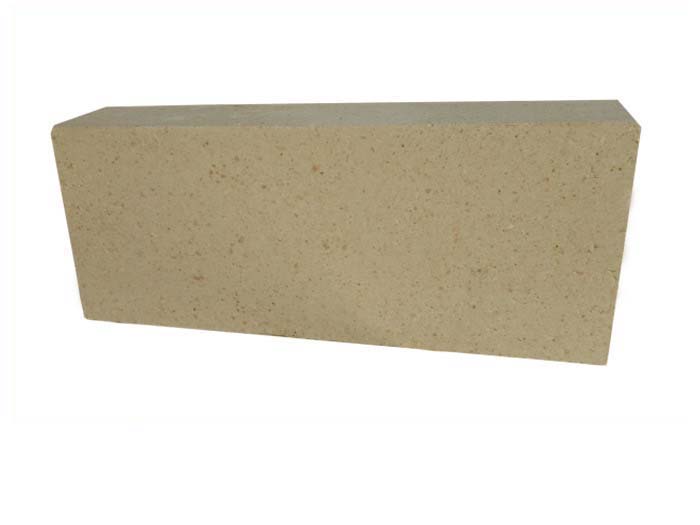

G3磚是楔形磚，一頭大一頭小，其尺寸為：230*150/135*75mm，砌筑環形圈需要97塊。

耐火磚根據尺寸規格分為通用耐火磚和異形耐火磚，通用耐火磚是指在窯爐任何部位都可以配合其他尺寸規格的耐火磚完成窯爐內襯的砌筑，那么通用耐火磚尺寸是多少?狹義的講，通用耐火磚指的是工業窯爐熱工設備的直墻砌筑和輻射形砌筑所用的直形耐火磚，常見通用直形耐火磚規格有T3、G1、G2、G3、G4、G5、G6等規格耐火磚，尺寸分別為：230*114*65mm、230×150×75mm、345×150×75mm、230×150/135×75mm、345×150/130×75mm、230×150/120×75mm、345×150/110×75mm。

G1-G8形狀、尺寸及數量的計算

G1，G2，G3，G4，G5，G6，G7，G8粘土磚和高鋁磚，這幾種型號的耐火磚配合砌筑圓需經過周密的計算。爐底部位可按砌磚總?cè)莘e除以每塊磚的容積來計算。求每層的磚數時，可以用爐底砌磚水平截面積除以每塊磚的相應表面積來計算。一般還要考慮2％～5％的損耗。如果需要計算磚的重量，則用每塊磚的重量乘磚數。高爐其他部位都是環形圓柱體或圓錐體，不論上下層或里外層，都要砌出環圈來，而砌成環圈時需要使用楔形磚。若砌任意直徑的環圈，則需楔形磚和直形磚配合使用，—般以G-1直形磚與G-3或G-5楔形磚配合，G-2直形磚與G-4或G-6楔形磚相配合。由于要求的環圈直徑不同故直形磚和楔形磚的配合數目也不同。

如果單獨用G-3、G-4、G-5、G-6楔形磚砌環圈可列出式

nx=(2πa)/(b-b1)

式中nx——砌—個環圈的楔形磚數，塊；

a——磚長度，mm；

b——楔形磚大頭寬度，mm；

b1——楔形磚小頭寬度，mm。

由上式得知：每個環圈使用的楔形磚數n，只與楔形磚兩頭寬度和磚長度有關，而與環圈直徑無關。由此得出：

用G-3砌環圈需要磚數 n=97塊

用G-4砌環圈需要磚數 n=87塊

用G-5砌環圈需要磚數 n=48塊

用G-6砌環圈需要磚數 n=54塊

同時得到單獨用上述4種楔形磚所砌環圈的內徑依次是4150mm、3450mm、1840mm、1897mm。如果要砌筑任意直徑的圓環，需要直形磚與楔形磚配合使用，直形磚磚數可由下式計算：

nz=(πd-nx*b1)/b

式中nz——直形磚數，塊；

nx——楔形磚數，磚型確定后，是—常數；

b1——楔形磚小頭寬度，mm；

b——直形磚寬度；mm；

d——環圈內徑，mm。

例題：試用G-3與G-1磚砌筑內徑為7.2 m的圓環，求所需楔形磚數及直形磚數。

解：nx=97塊

nz=(πd-nx*b1)/b=3.14*(7200-97*135)/150=65塊

在砌筑高爐、熱風爐或石灰窯時，應用兩種磚型的配合可砌成不同直徑的圓環以適應爐子大小和爐子直徑隨高度的變化。一般以耐火磚G1與G3或G5楔形磚配合，耐火磚G2與G4或G6楔形磚相配合。由于在砌筑過程中環圈直徑不同，故直形磚和楔形磚的配合數目也不同。

爐體內襯砌筑，其環縫要求全部錯縫砌筑，要求不砍磚，如不得已一定要砍磚，需要將被砍面磨平，砌體的厚度和錯縫是通過磚長230mm和345 mm的不同磚型組合而成的，通過配合砌體厚度能增減115mm并達到錯縫，在厚度變化不足115 mm時，可利用砌體與爐殼或砌體與冷壁間的填料縫來調整。
